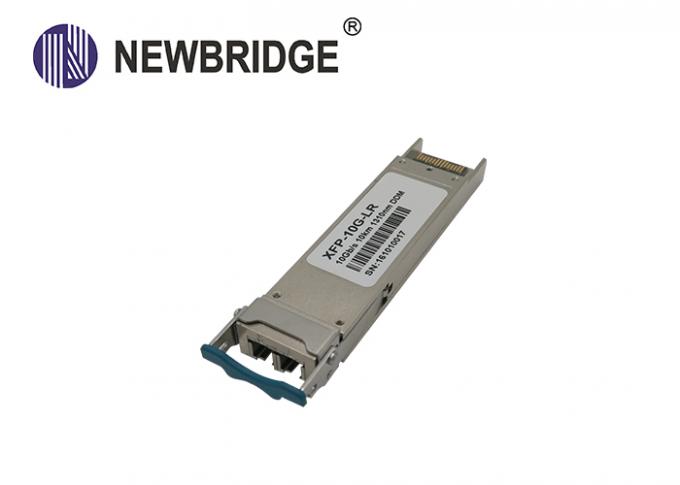

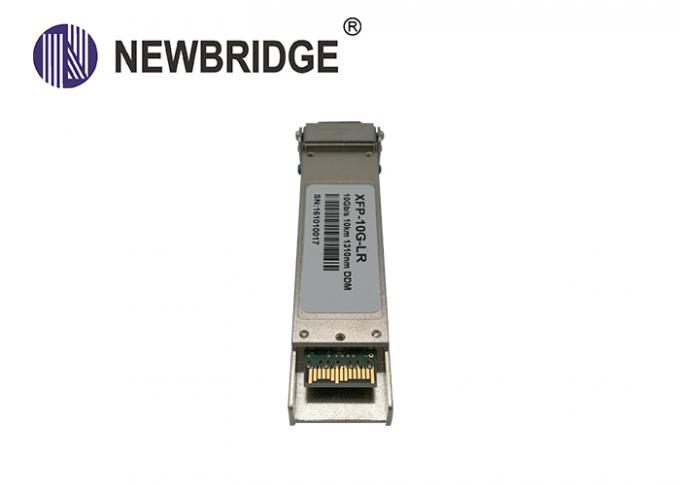

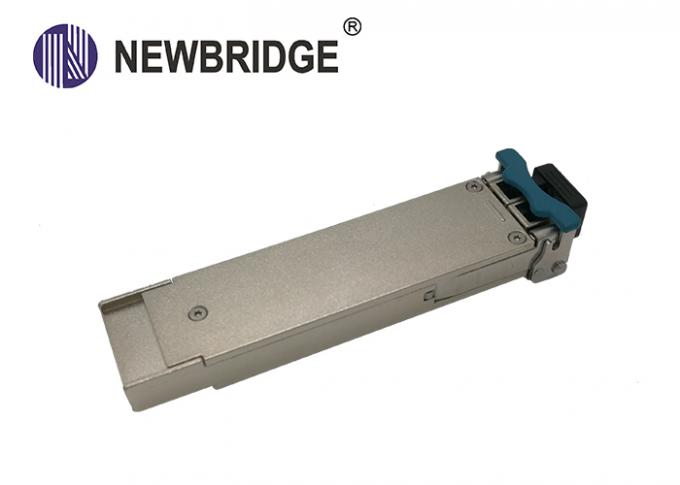

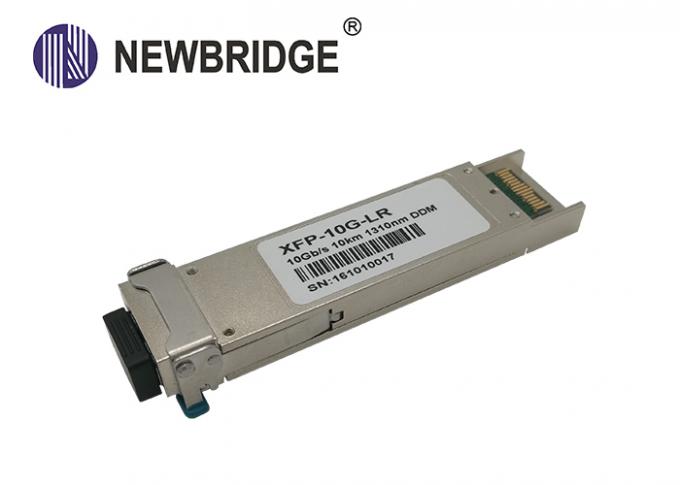

| फाइबर: | एकल मोड | उपकरण का प्रकार: | ऑप्टिकल एसएफपी मॉड्यूल |
|---|---|---|---|
| डेटा दर: | 10G | आपरेटिंग तापमान: | 0 डिग्री सेल्सियस से 70 डिग्री सेल्सियस |
| दूरी: | 20 किमी | फाइबर कनेक्टर: | अनुसूचित जाति, एफसी, अनुसूचित जनजाति |
P रो F खा
● 9.95 से 10.5Gb / s बिट दर का समर्थन करता है
● द्वैध नियंत्रण रेखा संबंधक
● हॉट प्लगेबल SFP + पदचिह्न
● 850nm VCSEL ट्रांसमीटर, पिन फोटो-डिटेक्टर
● 50 / 125um MMF (2000MHZ.KM) पर 300 मीटर तक
● कम बिजली की खपत, <1W
● डिजिटल डायग्नोस्टिक मॉनिटर इंटरफ़ेस
● IEEE 802.3ae के लिए ऑप्टिकल इंटरफ़ेस अनुरूप
● SFF-8431 के अनुरूप विद्युत इंटरफ़ेस
● ऑपरेटिंग केस तापमान:
वाणिज्यिक: -20 से 75 डिग्री सेल्सियस
औद्योगिक: -40 से 80 डिग्री सेल्सियस
एक विपुलता
● 10G Base-SR / SW 10.3125G पर
● 10G फाइबर चैनल
● अन्य ऑप्टिकल लिंक
P भूखा वर्णन
ट्रान्सीवर बढ़ी हुई छोटी फॉर्म फैक्टर प्लग करने योग्य SFP + ट्रांसीवर को मल्टी मोड फाइबर पर 10-गीगाबिट ईथरनेट में उपयोग के लिए डिज़ाइन किया गया है। वे SFF-8431, SFF-8432 और IEEE 802.3ae 10GBASE-SR / SW के अनुरूप हैं। ट्रांसीवर डिजाइन उच्च प्रदर्शन-इक्का और लागत प्रभावी ग्राहकों को दूरसंचार और डेटाकोम के लिए सबसे अच्छा समाधान प्रदान करने के लिए अनुकूलित हैं।

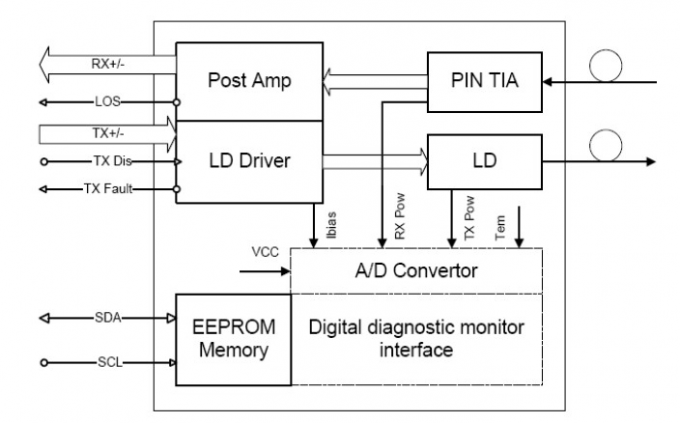

एफ unctional डायग्राम
एक bsolute अधिकतम रेटिंग
| पैरामीटर | प्रतीक | मिन। | मैक्स। | इकाई | ध्यान दें |
| वोल्टेज आपूर्ति | VCC | -0.5 | 4.0 | वी | |
| भंडारण तापमान | टीएस | -40 | 85 | सी | |
| सापेक्षिक आर्द्रता | आरएच | 0 | 85 | % |
नोट: अधिकतम निरपेक्ष रेटिंग से अधिक में तनाव ट्रांसीवर को स्थायी नुकसान पहुंचा सकता है।
जी एनरोल ऑपरेटिंग लक्षण
| पैरामीटर | प्रतीक | मिन। | प्रकार | मैक्स। | इकाई | ध्यान दें |
डेटा गति | 9.953 | 10.3125 | 10.518 | जीबी / s | ||
| वोल्टेज आपूर्ति | VCC | 3.13 | 3.3 | 3.47 | वी | |
| बिजली आपूर्ति करें | Icc 5 | 180 | 280 | एमए | ||
| संचालन केस अस्थायी। | Tc | 0 | 70 | सी | ||
| टीआई | -40 | 80 |
विद्युत अभिलक्षण ( T OP (C) = -20 से 75 ℃ , T OP (I) = -40 से 8 0 ℃ , V CC = 3.13 से 3.47 V )
| पैरामीटर | प्रतीक | मिन। | प्रकार | मैक्स। | इकाई | ध्यान दें |
| ट्रांसमीटर | ||||||
| विभेदक डेटा इनपुट स्विंग | VINPP | 180 | 700 | mVpp | 1 | |
| ट्रांसमिशन वोल्टेज अक्षम करें | वीडी | 2.0 | VCC + 0.3 | वी | ||
| वोल्टेज सक्षम करें | वेंचर | वी | वी + 0.8 | |||
| इनपुट अंतर प्रतिबाधा | रिन | 100 | Ω | |||
| रिसीवर | ||||||
| विभेदक डेटा आउटपुट स्विंग | Vout, पीपी | 300 | 850 | mVpp | 2 | |
| आउटपुट का समय और गिरने का समय | ट्र, Tf | 28 | 2.0 | VCC + 0.3 | पी.एस. | 3 |
| LOS दोष | VLOS_F | 2 | 0 | Vcc_HOST | वी | 4 |
| LOS सामान्य | VLOS_N | वी | वी + 0.8 | वी | 4 | |
ध्यान दें:
1. TX डेटा इनपुट पिन से सीधे जुड़ा हुआ है। लेजर ड्राइवर आईसी में पिन से एसी कपलिंग।
2. 100Ω विभेदक समाप्ति में।
3. 20 - 80%। मॉड्यूल अनुपालन परीक्षण बोर्ड और OMA परीक्षण पैटर्न के साथ मापा जाता है। PRBS 9 में चार 1 और चार 0 के अनुक्रम का उपयोग एक स्वीकार्य विकल्प है।
4. LOS एक ओपन कलेक्टर आउटपुट है। मेजबान बोर्ड पर 4.7kΩ - 10k pulled के साथ खींचा जाना चाहिए। सामान्य ऑपरेशन तर्क 0 है; सिग्नल का नुकसान तर्क 1 है।
ओ पाइलेटिकल विशेषताएं ( T OP (C) = -20 से 75 ℃ , T OP (I) = -40 से 8 0 ℃ , V CC = 3.13 से 3.47 V )
| पैरामीटर | प्रतीक | मिन। | प्रकार | मैक्स। | इकाई | ध्यान दें |
| ट्रांसमीटर | ||||||
| संचालन वेवलेंथ | λ | 840 | 850 | 860 | एनएम | |
| एवेन्यू उत्पादन शक्ति (सक्षम) | प्रशस्त | -5 | -1 | dBm | 1 | |
| साइड-मोड दमन अनुपात | SMSR | 30 | डीबी | |||
| विलुप्त होने का अनुपात | ईआर | 4 | 5.5 | डीबी | ||
| आरएमएस वर्णक्रमीय चौड़ाई | Δλ | 0.45 | एनएम | |||
| फैलाव जुर्माना | तेदेपा | 3.9 | डीबी | |||
| सापेक्ष तीव्रता शोर | RIN | -128 | डीबी / हर्ट्ज | |||
| आउटपुट ऑप्टिकल आई | IEEE 0802.3ae के अनुरूप | |||||
| रिसीवर | ||||||
| संचालन वेवलेंथ | 840 | 860 | एनएम | |||
| रिसीवर संवेदनशीलता (ईआर = 4) | PSEN1 | -10.9 | dBm | 2 | ||
| रिसीवर संवेदनशीलता (ईआर = 5.5) | PSEN2 | -11.1 | dBm | 3 | ||
| औसत प्राप्त करने की शक्ति | प्रशस्त | 0.5 | dBm | |||
| रिसीवर परावर्तन | Rrx | -12 | डीबी | |||
| LOS जोर देना | देहात | -30 | -23 | dBm | ||
| LOS डे-मुखर | पी.डी. | -14 | dBm | |||
| LOS हिस्टैरिसीस | पी.डी.-पा | 0.5 | डीबी | |||
टिप्पणियाँ:
1. औसत बिजली के आंकड़े केवल IEEE 802.3ae प्रति सूचनात्मक हैं।
2. 840 और 860 एनएम के बीच वैध। सबसे खराब ईआर = 4 के साथ मापा जाता है; बीईआर <10 -12 ; 2 31 - 1 पीआरबीएस।
3. 840 और 860 एनएम के बीच वैध। प्रति IEEE 802.3ae
| पिन | प्रतीक | नाम / विवरण |
| 1 | VEET [1] | ट्रांसमीटर ग्राउंड |
| 2 | Tx_FAULT [2] | ट्रांसमीटर फाल्ट |
| 3 | Tx_DIS [3] | ट्रांसमीटर अक्षम। लेजर आउटपुट उच्च या खुले पर अक्षम है |
| 4 | एसडीए [2] | 2-वायर सीरियल इंटरफ़ेस डेटा लाइन |
| 5 | SCL [2] | 2-वायर सीरियल इंटरफ़ेस क्लॉक लाइन |
| 6 | MOD_ABS [4] | मॉड्यूल अनुपस्थित मॉड्यूल के भीतर स्थित है |
| 7 | RS0 [5] | दर का चयन करें 0 |
| 8 | RX_LOS [2] | संकेत संकेत की हानि। लॉजिक 0 सामान्य ऑपरेशन को दर्शाता है |
| 9 | RS1 [5] | दर 1 का चयन करें |
| 10 | VEER [1] | रिसीवर ग्राउंड |
| 1 1 | VEER [1] | रिसीवर ग्राउंड |
| 12 | RD- | रिसीवर उलटा डेटा बाहर। एसी कपल |
| 13 | आरडी + | रिसीवर डेटा बाहर। एसी कपल |
| 14 | VEER [1] | रिसीवर ग्राउंड |
| 15 | VCCR | रिसीवर बिजली की आपूर्ति |
| 16 | VCCT | ट्रांसमीटर बिजली की आपूर्ति |
| 17 | VEET [1] | ट्रांसमीटर ग्राउंड |
| 18 | टीडी + | ट्रांसमीटर युग्म में एसी युग्मित |
| 19 | TD- | ट्रांसमीटर उलटा DATA। AC युग्मित |
| 20 | VEET [1] | ट्रांसमीटर ग्राउंड |
नोट :
1. मॉड्यूल सर्किट जमीन मॉड्यूल के भीतर मॉड्यूल चेसिस जमीन से अलग है।
2.शराब को 4.7k - 10k ओम के साथ 3.15Vand 3.6V के बीच वोल्टेज पर होस्ट बोर्ड पर खींचा जा सकता है।
3.Tx_Disable मॉड्यूल के अंदर VccT के लिए 4.7 k to से 10 kup पुलअप के साथ एक इनपुट संपर्क है।
4.Mod_ABS SFP + मॉड्यूल में VeeT या VeeR से जुड़ा है। होस्ट इस संपर्क को Vcc_Host तक एक रेज़र में 4.7 kΩ to10 kΩ.Mod_ABS के साथ खींच सकता है जब “SFP + मॉड्यूल होस्ट स्लॉट से भौतिक रूप से अनुपस्थित है, तो इसे“ उच्च ”माना जाता है।
5. RS0 और RS1 मॉड्यूल इनपुट हैं और मॉड्यूल में 30 k> प्रतिरोधों के साथ VeeT तक कम खींचे जाते हैं।
डिजिटल डायग्नोस्टिक विनिर्देशों
ट्रांससीवर्स का उपयोग मेजबान सिस्टम में किया जा सकता है, जिसे आंतरिक या बाह्य रूप से कैलिब्रेटेड डिजिटल डायग्नोस्टिक्स की आवश्यकता होती है।
| पैरामीटर | प्रतीक | इकाइयों | मिन। | मैक्स। | शुद्धता | ध्यान दें |
| ट्रांसीवर तापमान | DTemp-ई | ºC | -45 | +90 | ± 5ºC | 1,2 |
| ट्रांसीवर सप्लाई वोल्टेज | DVoltage | वी | 2.8 | 4.0 | ± 3% | |
| ट्रांसमीटर बायस करंट | DBias | एमए | 0 | 127 | ± 10% | 3 |
| ट्रांसमीटर उत्पादन शक्ति | DTX-पावर | dBm | -2 | +3 | ± 2dB | |
| रिसीवर औसत इनपुट शक्ति | DRX-पावर | dBm | -20 | +1 | ± 2dB |
टिप्पणियाँ:
1. जब ऑपरेटिंग अस्थायी। = 0 ~ 70 theC, रेंज न्यूनतम = -5, अधिकतम = + 75 होगी
2. आंतरिक रूप से मापा गया
3. Tx पूर्वाग्रह वर्तमान की सटीकता लेजर चालक से लास तक वास्तविक वर्तमान का 10% है
पैकेज डाइमैन्शन
