दोहरी फाइबर SFP मॉड्यूल ट्रांसीवर मिनी 1.25G 500 मीटर से 120 किमी सिंप्लेक्स एलसी कनेक्ट

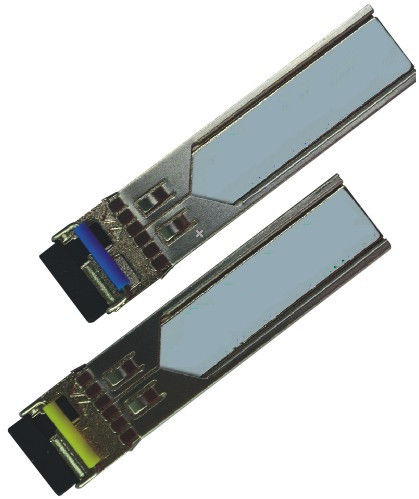

Dual Fiber SFP Module Transceiver Mini 1.25G 500m To 120km Simplex LC Connect

उत्पाद विवरण:

उत्पत्ति के प्लेस:	शेन्ज़ेन, चीन
ब्रांड नाम:	NEWBRIDGE
प्रमाणन:	FCC,CE
मॉडल संख्या:	एन डी 12GDF / 120

भुगतान & नौवहन नियमों:

न्यूनतम आदेश मात्रा:	1PC
मूल्य:	Negotiation
पैकेजिंग विवरण:	पैकिंग ग्राहक के अनुरोध पर किया जा सकता है, आमतौर पर गत्ते का डिब्बा में इस्तेमाल किया जाता है
प्रसव के समय:	मात्रा और स्टॉकिंग के अनुसार, भुगतान के बाद 3-4 कार्यदिवस
भुगतान शर्तें:	टी/टी, वेस्टर्न यूनियन
आपूर्ति की क्षमता:	विभिन्न उत्पादों के अनुसार, मासिक उत्पादन अलग है

अब से संपर्क करें

विस्तृत उत्पाद विवरण

तरंग दैर्ध्य:	1310nm, 1550nm	स्रोत:	VCSEL
फाइबर प्रकार:	दोहरी फाइबर	दूरी:	500 मी, 2 किमी, 20 किमी, 40 किमी, 60 किमी, 80 किमी, 120 किमी
डेटा दर::	1.25 जी	तापमान:	0 ~ 70 ° C, -40 ~ 85 ° C

1.25G SFP दोहरी फाइबर ट्रांसीवर मॉड्यूल 500 मीटर से 120 किमी तक समर्थित है

अवलोकन

Newbridge® NDF2020 उच्च प्रदर्शन, लागत प्रभावी मॉड्यूल 1.25Gbps / 1.0625Gbps की दोहरी डेटा दर और SMF के साथ 40 किमी ट्रांसमिशन दूरी का समर्थन करता है। ट्रांसीवर में तीन खंड होते हैं: एक DFB लेजर ट्रांसमीटर, एक पिन फोटोडायोड एक ट्रांस-प्रतिबाधा preamplifier (TIA) और MCU नियंत्रण इकाई के साथ एकीकृत। सभी मॉड्यूल कक्षा I लेजर सुरक्षा आवश्यकताओं को पूरा करते हैं। ट्रांससेप्टर SFP मल्टी-सोर्स एग्रीमेंट (MSA) और SFF-8472 के साथ संगत हैं। अधिक जानकारी के लिए, कृपया SFP MSA देखें।

फ़ीचर

● 1250Mb / s बिट दर का समर्थन करता है

● सिम्प्लेक्स एलसी कनेक्टर

● हॉट प्लगेबल

● 1310nm DFB ट्रांसमीटर, पिन फोटो-डिटेक्टर

● 20 किमी एसएमएफ कनेक्शन के लिए लागू

● डिजिटल डायग्नोस्टिक मॉनिटर इंटरफ़ेस

● कम ईएमआई और उत्कृष्ट ईएसडी सुरक्षा

● SFP MSA और SFF-8472 के अनुरूप

● + 3.3V एकल बिजली की आपूर्ति

● ऑपरेटिंग केस तापमान:

● वाणिज्यिक: -20 से 70 डिग्री सेल्सियस

● औद्योगिक: -40 से 85 डिग्री सेल्सियस

अनुप्रयोग आरेख

आयाम

विशेष विवरण

पैरामीटर	प्रतीक	मिन।	प्रकार	मैक्स।	इकाई		ध्यान दें
ट्रांसमीटर
संचालन वेवलेंथ	λ	1270	1310	1360	एनएम
संचालन वेवलेंथ	λ	1530	1550	1570	एनएम
एवेन्यू उत्पादन शक्ति (सक्षम)	प्रशस्त	-8		-3	dBm		1
विलुप्त होने का अनुपात	ईआर	9 10			डीबी		1
आरएमएस वर्णक्रमीय चौड़ाई	Δλ			1	एनएम
उदय / गिरावट का समय (20% ~ 80%)	Tr / TF			0.26	ps		2
आउटपुट ऑप्टिकल आई	IEEE802.3 z (कक्षा 1 लेजर सुरक्षा) के साथ आज्ञाकारी
रिसीवर
संचालन वेवलेंथ	λ	1530	1550	1570	एनएम
संचालन वेवलेंथ	λ	1270	1310	1360	एनएम
रिसीवर संवेदनशीलता	PSEN1		-23	-22	dBm	3
मिन। अधिभार	Pmax			-3	dBm	3
LOS जोर देना	देहात	-35			dBm
LOS डे-मुखर	पी.डी.			-25	dBm
LOS हिस्टैरिसीस	पी.डी.-पा	0.5		5	डीबी

आदेश सूचना

भाग सं	उत्पाद का विवरण	इकाई
ND5420-35	डीडीएम के साथ SFP बीड़ी 1250Mbps, सिंगलमोड 1310nm / 1550nm 20Km -20 ~ 70 ℃	पीसी
एनडी 5420-35I	डीडीएम के साथ SFP बीड़ी 1250Mbps, सिंगलमोड 1310nm / 1550nm 20Km -40 ~ 85 ℃	पीसी
एनडी 5420-53	डीडीएम के साथ SFP बीड़ी 1250Mbps, सिंगलमोड 1550nm / 1310nm 20Km -20 ~ 70 ℃	पीसी
एनडी 5420-53 आई	डीडीएम के साथ SFP बीड़ी 1250Mbps, सिंगलमोड 1550nm / 1310nm 20Km -40 ~ 85 ℃	पीसी
