—— 3 सनलाइट इंडस्ट्री
उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| आकार: | 104 × 98 × 28 मिमी | InputInterface: | 1xBNCSDI |
|---|---|---|---|
| Powersupply: | 5 वी ~ 12 वी डीसी | बिजली की खपत: | ३ ~ ५ वत्स |
| भंडारण तापमान: | -30 डिग्री सेल्सियस ~ 70 डिग्री सेल्सियस | SDIImpedance: | 75ohms |

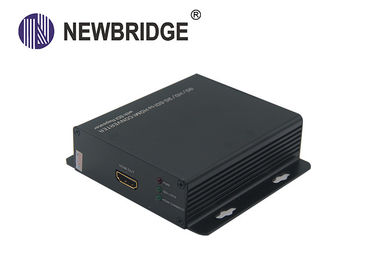

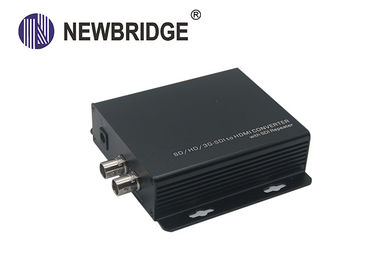

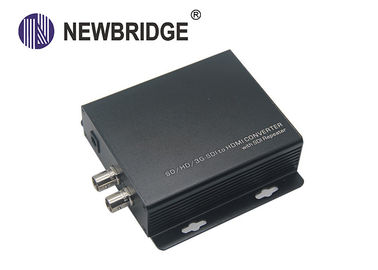

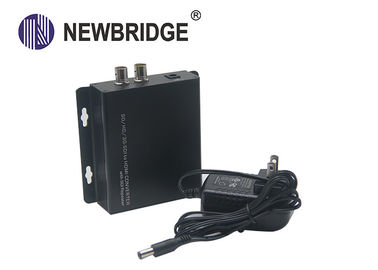

3G-SDI वीडियो ऑडियो समाक्षीय एडाप्टर 1080P sdi करने के लिए एचडीएमआई कनवर्टर HD / SD / 3G-SDI नई
1. अवलोकन
न्यूब्रिज® ND6210B कनवर्टर एक उपकरण है जो एचडीएमआई सिग्नल के लिए एकल चैनल एसडीआई सिग्नल को परिवर्तित करने में विशेष रूप से उपयोग किया जाता है। यह एसडीएम ट्रांसमीटर और एचडीएमआई डेमोडुलेटर को एकीकृत करता है जो आसानी से एसडीआई सिग्नल को एचडीएमआई सिग्नल में परिवर्तित कर देता है, इस बीच, यह एसडी सिग्नल के ऑडियो सिग्नल को अलग और परिवर्तित कर देगा, और फिर यह वीडियो और ऑडियो ट्रांसमिटिंग का एहसास करने के लिए इसे एचडीएमआई सिग्नल को सिंक्रोनाइज़ करेगा। तुल्यकालिक।
डिवाइस को नियंत्रित स्विच करने में सक्षम होने के लिए डिज़ाइन किया गया है, उपयोगकर्ता it.in द्वारा एचडीएमआई आउटपुट या डीवीआई आउटपुट का चयन कर सकता है, इस समय में, इस उपकरण में एक चैनल लूप बैक फ़ंक्शन होता है जो एसडीआई सिग्नल आउटपुट में होता है, उपयोगकर्ता इस इलाके में तेजी से निगरानी कर सकता है।
2. सुविधाएँ
ND6210B | एल समर्थन SDI इनपुट प्रारूप: 480i, 576i, 720p30 / 50/60, 1080p24 / 25/30, 1080i 50/60, 1080p50 / 60।
एल एचडीएमआई ईडीआईडी सूचना अनुकूली एचडीएमआई सर्वश्रेष्ठ मोड का स्वचालित रूप से पता लगाएं |
3। अनुप्रयोग आरेख
४ । आयाम
5. विनिर्देशों
| एम ओड एल | NB6210B |
| I npu t I n t e r f a c e प्रकार | 1x बीएनसी एसडीआई |
| इनपुट संकेत | SD-SDI (270Mbps), HD-SDI (1.485Gbps), 3G-SDI (2.97Gbps) |
| Sup p o r t I npu t F o r m m a t | एसडी: 525i @ 59.94Hz, 625i @ 50Hz HD: 720p @ 23.98 / 24Hz / 25Hz / 29.97Hz / 30Hz / 50Hz / 60Hz 1080i @ 50 हर्ट्ज / 59.94 हर्ट्ज / 60 हर्ट्ज 1080p @ 23.98Hz / 24Hz / 25Hz / 29.97Hz / 30Hz 3 जी: 1080p @ 50 हर्ट्ज / 60 हर्ट्ज |
| एसडी आई एस आई जी एन अल रा एनजी ई | 0.8 वी पीपी |
| एसडी I इम्प ई ड ए एन सी ई | 75 ओम |
| एसडी आई सी यू पी लिन जी टी वाई पी ई | एसी कपलिंग |
| SD I L oo p O u t I n t e r f a c e | 1x बीएनसी एसडीआई |
| HD M I / D V I O u t pu t I n t e r f a c e | 1x एचडीएमआई |
| F r e qu e nc y Ba nd w i d वें | 165MHz / एचडीसीपी के साथ मानक तक: एचडीएमआई 1.3 |
| P o w er Suppl y | 5 ~ 12DC |
| P o w e r C , sum p t io n पर | ३ ~ ५ वत्स |
| O p e r a t in g T em p e r a t u r e | -10 ° C ~ 60 ° C / 14 ° F ~ 140 ° F |
| भंडारण तापमान | -30 ° C ~ 70 ° C / -22 ° F ~ 158 ° F |
| R e l a t i v e Hu m idi ty | 20 ~ 90% आरएच (गैर संघनन) |
| डि मी एन एस आई ओ एन एन | 104x 98x 28 मिमी |
| वजन | 280g |
६ । आदेश की जानकारी
| भाग सं | उत्पाद का विवरण | इकाई |
| ND6210B | SD / HD / 3G-SDI HDMI कनवर्टर करने के लिए | पीसी |
