| उत्पत्ति के प्लेस: | शेन्ज़ेन, चीन |
| ब्रांड नाम: | NEWBRIDGE |
| प्रमाणन: | FCC,CE |
| मॉडल संख्या: | एन डी 8010HDL |
| न्यूनतम आदेश मात्रा: | 1PC |
|---|---|
| मूल्य: | negotiable |
| पैकेजिंग विवरण: | पैकिंग ग्राहक के अनुरोध पर किया जा सकता है, आमतौर पर गत्ते का डिब्बा में इस्तेमाल किया जाता है |
| प्रसव के समय: | मात्रा और स्टॉकिंग के अनुसार, भुगतान के बाद 3-4 कार्यदिवस |
| भुगतान शर्तें: | टी/टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | विभिन्न उत्पादों के अनुसार, मासिक उत्पादन अलग है |
| मॉडल: | ND8010HDL | सिग्नल प्रकार: | SD-SDI (270Mbps) / HD-SDI (1.485Gbps) |
|---|---|---|---|
| आपरेटिंग तापमान: | 0 ° C ~ 60 ° C / 32 ° F ~ 140 ° F | बिजली की आपूर्ति: | 5 ~ 24DC |
| भंडारण तापमान: | -30 ° C ~ 70 ° C / -22 ° F ~ 158 ° F | आयाम: | 110x 48 x 25 मिमी / 4.33 x 1.89 x 0.98 इंच |
| प्रमुखता देना: | hdmi को sdi कनवर्टर,hdmi को HD sdi कनवर्टर |
||

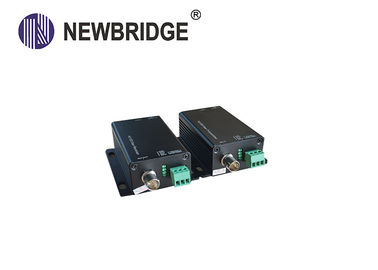

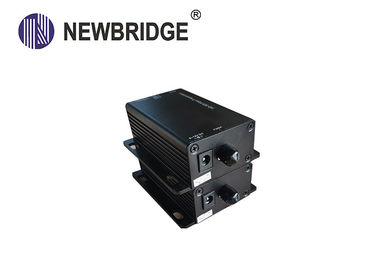

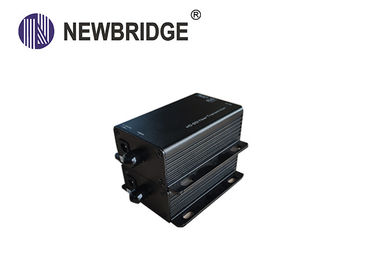

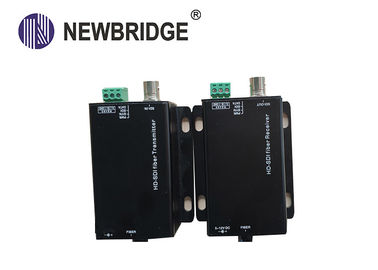

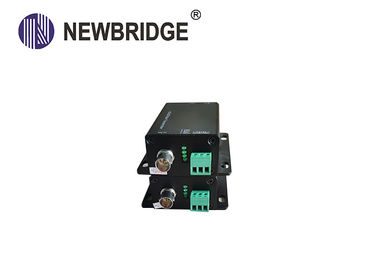

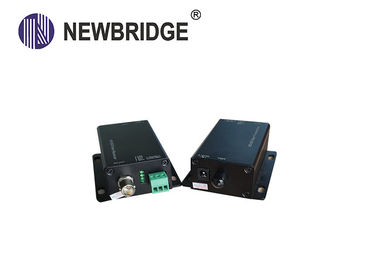

सिंगल फाइबर सिंगल मोड के साथ मिनी टाइप एचडी एसडीआई कन्वर्टर ऑप्टिकल ट्रांसीवर
1. अवलोकन
Newbridge® ND8010HDL HD-SDI ऑप्टिकल ट्रान्सीवर एक छोटा प्रकार HD-SDI ऑप्टिकल ट्रान्सीवर है। यह HD / HD-SDI वीडियो, फाइबर-ऑप्टिक के माध्यम से ऑडियो और RS485 डेटा को प्रसारित करने के लिए एक सही और आर्थिक ट्रांसमिशन डिवाइस है।
ट्रांसमीटर का उपयोग अंत भेजने के रूप में किया जाता है, रिसीवर का उपयोग अंत प्राप्त करने के रूप में किया जाता है। यह SMPTE292M, SMPTE259M मानक के साथ-साथ DVB-ASI (EN50083-9) डिजिटल टीवी सिग्नल प्रारूप का समर्थन करता है।
ND8010HDL | एल समर्थन 1 चैनल HD-SDI वीडियो फाइबर के माध्यम से ऑडियो संकेत एम्बेडेड है l SD, HD ऑटो-डिटेक्शन, सपोर्टेड ट्रांसमिशन रेट 270M बिट / s से 1.485G बिट / s एल ट्रांसमिशन दूरी 0 किमी से 80 किमी तक मल्टीमोड फाइबर या सिंगल मोड फाइबर के माध्यम से है। l सपोर्ट SMPTE 259M (1.485Gbps), SMPTE 259M (270Mbps), और DVB-ASI एल समर्थन प्लग और प्ले समारोह
|
2। अनुप्रयोग आरेख
3. विनिर्देशों
| एम ओड एल | HD-SDI ऑप्टिकल ट्रांसमीटर और रिसीवर |
| मात्रा / प्रकार | सिंगल मोड, सिंगल फाइबर |
| मैक्स। दूरी | 0m-20Km (40 किमी / 60 किमी वैकल्पिक) |
| योजक | एफसी |
| लहर की लंबाई | 1310nm / 1550nm |
| संचारित शक्ति | -10dbm ~ -3dbm |
| अधिकतम प्राप्ति संवेदनशीलता | <-34dbm |
| संकेत प्रकार | SD-SDI (270Mbps) / HD-SDI (1.485Gbps) |
| इनपुट प्रारूप का समर्थन करें | एसडी: 525i @ 59.94Hz, 625i @ 50Hz HD: 720p @ 25Hz / 29.97Hz / 30Hz 720p @ 50Hz / 59.94Hz / 60Hz 1080i @ 50 हर्ट्ज / 59.94 हर्ट्ज / 60 हर्ट्ज 1080p @ 23.98Hz / 24Hz / 25Hz / 29Hz / 3 0Hz |
| वीडियो मानक | एसएमपीटीई 292 एम और एसएमपीटीई 259 एम |
| डेटा कॉम। तरीका | RS-485 / आधा डुप्लेक्स |
| P o w er Suppl y | 5 ~ 24DC |
| P o w e r C , sum p t io n पर | ३ ~ ५ वत्स |
| O p e r a t in g T em p e r a t u r e | 0 ° C ~ 60 ° C / 32 ° F ~ 140 ° F |
| भंडारण तापमान | -30 ° C ~ 70 ° C / -22 ° F ~ 158 ° F |
| R e l a t i v e Hu m idi ty | 20 ~ 90% आरएच (गैर संघनन) |
| डि मी एन एस आई ओ एन एन | 110x 48 x 25 मिमी / 4.33 x 1.89 x 0.98 इंच |
| वजन | 220 जी (टीएक्स और आरएक्स) |
4. आदेश सूचना
| भाग सं | उत्पाद का विवरण | इकाई |
| एन डी 8010HDL-टीएक्स | HD-SDI ऑप्टिकल-ट्रांसमीटर | पीसी |
| एन डी 8010HDL-Rx | HD-SDI ऑप्टिकल-रिसीवर | पीसी |
