4 ए बी बिल्डिंग झुआओ औद्योगिक पार्क गुशु ज़िक्सियांग बाओन जिला शेन्ज़ेन , चीन, 518126 | info@newbridge.com.cn |
उत्पत्ति के प्लेस: | शेन्ज़ेन, चीन |
ब्रांड नाम: | NEWBRIDGE |
प्रमाणन: | FCC,CE |
मॉडल संख्या: | ND1P2404FGX |
न्यूनतम आदेश मात्रा: | 1PC |
---|---|
मूल्य: | Negotiation |
पैकेजिंग विवरण: | पैकिंग ग्राहक के अनुरोध पर किया जा सकता है, आमतौर पर गत्ते का डिब्बा में इस्तेमाल किया जाता है |
प्रसव के समय: | मात्रा और स्टॉकिंग के अनुसार, भुगतान के बाद 3-4 कार्यदिवस |
भुगतान शर्तें: | टी/टी, वेस्टर्न यूनियन |
आपूर्ति की क्षमता: | प्रति माह 3000pcs |
पावर एडेप्टर वोल्टेज: | एसी 110V-240V | POE ईथरनेट पोर्ट: | 1: 24 पोर्ट: 10 / 100Mbps |
---|---|---|---|
संचरण माध्यम: | Cat5 / 5e / 6 मानक नेटवर्क केबल | कार्य तापमान: | 0 ℃ ~ 55 ℃ |
आयाम (L × W × H): | 440mm * 285mm * 55mm | PoE मानक: | आईईईई 802.3 / पर |

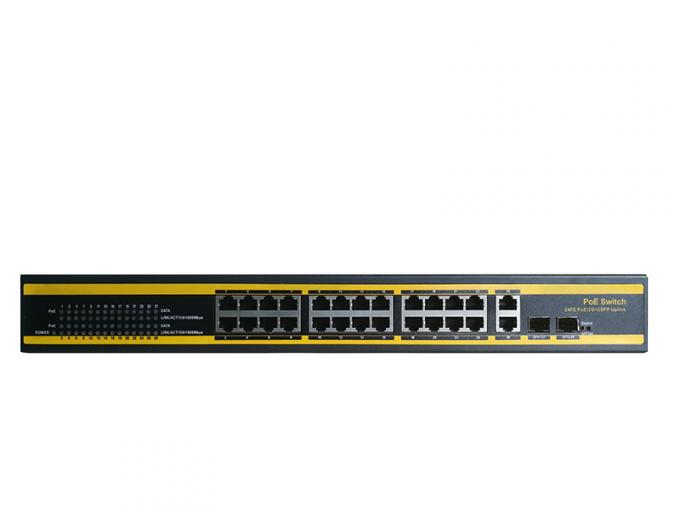

IP नेटवर्क के लिए ईथरनेट नेटवर्क PoE स्विच 24 पोर्ट 10 / 100Mbps 2 GE + 2 SFP कॉम्बो के साथ
1. अवलोकन
Newbridge® स्विच 24 * 10 / 100Mbps PoE स्विच, 2 * 10/100 / 1000Mbps अपलिंक पोर्ट और 2 * 1000Mbps SFP पोर्ट (कॉम्बो) के साथ एक कॉम्पैक्ट 24 + 4 पोर्ट PoE स्विच है, 24 PoE पोर्ट स्वचालित रूप से पता लगा सकते हैं और किसी भी कनेक्टेड 802.3af / पर संचालित डिवाइस (पीडी) के लिए शक्ति प्रदान करें, जैसे कि वीओआइपी फोन, आईपी कैमरा, सभी PoE पोर्ट 30 W प्रत्येक पोर्ट के अधिकतम आउटपुट के साथ IEE802.3af / मानक पर समर्थन करते हैं।
2.Feature
l 24 * 10 / 100Mbps PoE पोर्ट, 2 * 10/100 / 1000Mbps अपलिंक पोर्ट, 2 1000M SFP कॉम्बो l IEEE802.3af / पर समर्थन करें एल समर्थन निरोधक नेटवर्क तूफान, वीएलएएन फ़ंक्शन एल PoE पावर के साथ अधिकतम पारेषण दूरी 250 मीटर तक का समर्थन करें एल सभी पोर्ट एमडीआई / एमडीआईएक्स ऑटो फ्लिप और स्व-बातचीत द्वारा समर्थित हैं एल निर्मित बिजली की आपूर्ति; एल एकल पीओई पोर्ट की अधिकतम शक्ति: 30 डब्ल्यू;
एल एडॉप्ट्स स्टोर-एंड-फॉरवर्ड आर्किटेक्चर; एल Fanless, प्राकृतिक शीतलन, छोटे, कॉम्पैक्ट और शांत डिजाइन, डेस्कटॉप या दीवार के लिए उपयुक्त है
|
3। अनुप्रयोग आरेख
4. आयाम
5. विनिर्देशों
मद | विवरण | ||
शक्ति | पावर एडेप्टर वोल्टेज | एसी 110V-240V | |
सेवन | 450W (52V, 8.6A) | ||
नेटवर्क कनेक्टर | नेटवर्क पोर्ट | POE ईथरनेट पोर्ट | 1: 24 पोर्ट: 10 / 100Mbps |
ईथरनेट पोर्ट | अपलिंक पोर्ट: 10/100 / 1000Mbps | ||
एसएफपी पोर्ट | SFP पोर्ट: 1000Mbps | ||
संचरण दूरी | 1 100 24 पोर्ट: 100 एमबीपीएस: 0 ~ 100 मीटर; 10 एमबीपीएस: 0 ~ 250 मीटर; | ||
अपलिंक पोर्ट: 100 मी | |||
SFP: ऑप्टिकल मॉड्यूल (20 किमी, 40 किमी ...) पर निर्भर करता है | |||
संचरण माध्यम | Cat5 / 5e / 6 मानक नेटवर्क केबल | ||
प्रसार बदलना | नेटवर्क मानक | IEEE802.3 / 802.3u, IEEE802.3x, IEEE802.ab | |
स्विच करने की क्षमता | 12.8Gbps | ||
पैकेट बफर मेमोरी | 1Mbits | ||
प्रवाह | 9.5232Mbps | ||
मैक तालिका | 4k | ||
पैकेट अग्रेषण दर | 10Mbps: 14880pps / पोर्ट 100Mbps: 148800pps / पोर्ट 1000Mbps: 1488000pps / पोर्ट | ||
र्इथरनेट पर विद्युत | पीओई मानक | IEEE 802.3af / at | |
पीओई बिजली की आपूर्ति | अंत स्पैन (1/2 + 3/6) | ||
पीओई पावर | वायुसेना = 15.4W, पर = 30W | ||
आरजे 45 पोर्ट | पोर्ट फंक्शन | बिजली प्राथमिकता तंत्र, तेज और आगे, मैक स्वचालित सीखने और उम्र बढ़ने IEEE802.3X पूर्ण द्वैध और मोड और आधा द्वैध मोड के लिए backpressure | |
एलईडी सूचक | एलईडी सूचक | लिंक / ACT.100Mbps; पीओई स्थिति संकेतक; पावर इंडिकेटर; एक्सटेंडर | |
पर्यावरण | वर्किंग टेम्परेचर | 0 ℃ ~ 55 ℃ | |
सापेक्षिक आर्द्रता | 20 ~ 95% | ||
भंडारण तापमान | -20 ℃ ~ 70 ℃ | ||
यांत्रिक | आयाम (L × W × H) | 440mm * 285mm * 55mm | |
रंग | चांदिसा धूसर | ||
वजन | 4.05kg |
६ । आदेश की जानकारी
भाग सं | उत्पाद का विवरण | इकाई |
ND1P2404FGX | 28 पोर्ट 24 * 10 / 100M बिट पीओई पोर्ट, 2 * 10/100 / 1000M अपलिंक पोर्ट और 2 * एसएफपी कॉम्बो, पीओई मानक: IEEE 802.3af / at, PoE डेटा और पावर ट्रांसमिशन दूरी 100 मीटर (100Mbps), 250 मीटर () के साथ स्विच करते हैं 10Mbps) | पीसी |
